자동차용 플렉서블 회로 기판(FPC)의 신뢰성은 단순한 도통성 및 외관 검사로는 충분하지 않으며, 온도, 진동, 습열, 굴곡, 납땜, 조립 조건을 종합해 검증 계획을 수립해야 한다. 본 고에서는 실제 작동 조건 입력에서부터 결과 판정에 이르기까지 핵심 단계를 정리한다.

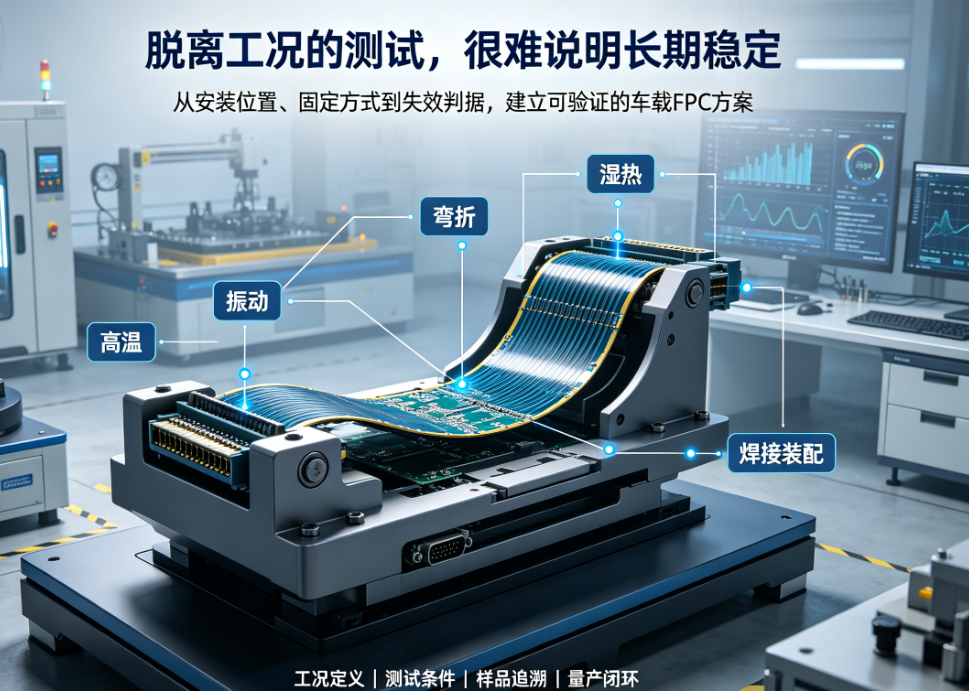

자동차용 플렉서블 회로 기판(FPC)이 차량 전체 또는 부품에 탑재된 후에는 저온·고온 변화, 지속 진동, 동적 굴곡, 습열, 납땜 열 충격, 조립 응력 등 다양한 환경 요인에 동시에 노출될 수 있다. 설치 위치 및 실제 작동 조건을 고려하지 않고 일반적인 테스트만 수행할 경우, 제품의 장기적 안정성 여부를 판단하기 어렵다.
자동차용 FPC 제조사와 고객사는 프로젝트 초기 단계에서 우선 사용 경계 조건을 정의한 후, 테스트 항목, 샘플 수, 지속 시간, 실패 판정 기준을 결정해야 한다. 검증 계획은 테스트 항목 수가 많다고 해서 우수한 것이 아니라, 각 항목이 실제 리스크와 직접 연계되어야 한다.
첫째, 설치 위치에서 리스크를 정의한다
기어 셀렉터, 스티어링 휠, 시트, 도어 패널, 계기반 및 센터 콘솔 영역은 온도, 진동, 공간 제약, 운동 방식 등이 모두 다르다. 열원 근처 위치는 지속 고온 및 열 순환에 대한 집중 평가가 필요하며, 기구 작동이 발생하는 위치는 굴곡, 비틀림, 커넥터 하중 평가를 추가해야 한다.
고객사는 설치 위치, 고정 방식, 운동 궤적, 인근 열원, 커넥터 구조, 작동 전류, 차량 전체 수명 목표 등을 반드시 제공해야 한다. 이러한 입력 정보가 없으면 소재 선정 및 테스트 조건 설정은 경험적 추정에 그칠 수밖에 없다.
둘째, 온도 검증은 지속 고온과 순환 변화를 구분해야 한다
지속 고온 테스트는 소재, 접착층, 커버필름, 표면 처리, 납땜점의 장기 고온 안정성을 관찰하는 데 중점을 둔다. 반면 온도 순환 테스트는 서로 다른 열팽창 계수를 가진 소재 간 불일치로 인한 휨, 박리, 접촉 저항 변화 등을 더 쉽게 노출시킨다.
테스트 계획서에는 최저·최고 온도 범위, 온도 상승/하강 방식, 보온 시간, 순환 횟수, 전원 인가 상태, 테스트 전후 전기적 특성 검사 및 외관 평가 기준을 반드시 명시해야 한다. 단순히 ‘내열 온도 ○○℃’라고 기재하는 것은 실행 가능한 수락 기준을 산출하기에 부족하다.
셋째, 진동 및 굴곡 테스트는 실제 고정 방식을 재현해야 한다
동일한 FPC라도 고정 지점이 달라지면 진동 시 응력 전달 경로도 달라진다. 커넥터 지지, 하우징 클램프, 배선 방향, 하arness 인장력 등은 모두 결과에 영향을 미친다. 동적 굴곡 테스트는 굴곡 반경, 방향, 이동 거리, 주파수, 순환 횟수, 실시간 모니터링 방식을 명확히 해야 한다.
자동차용 FPC 제조사는 테스트 공구 설계 시 차량 전체의 핵심 제약 조건을 최대한 재현해야 한다. 테스트 후 단순 단선 여부만 확인하는 것이 아니라, 저항 변화, 순간 단절(Transient Open), 패드, 리인포스먼트, 커버필름, 커넥터 유지 상태 등을 종합적으로 점검해야 한다.
넷째, 습열, 염무 및 납땜·조립 테스트는 무시해서는 안 된다
외부 환경 또는 밀봉 경계 근처에 위치한 부위는 습열, 결로, 염무, 부식 리스크를 고려해야 한다. 노출된 구리, 패드, 커넥터 단자, 표면 처리 영역은 실제 노출 조건에 따라 테스트 범위를 결정해야 한다.
FPC가 SMT, 리플로우 납땜, 커넥터 조립 또는 수작업 플러그 인이 필요한 경우, 납땜 열량, 삽입력, 유지력, 조립 인장력 등을 반드시 검증 계획에 포함해야 한다. 회로 자체는 양호하더라도 패드 및 커넥터 영역이 차량 전체 작동 조건을 견딜 수 있는지는 별도 검증이 필요하다.
다섯째, 보고서에는 반드시 다음 내용을 명시해야 한다
샘플의 도면 버전, 소재 로트 번호 및 수량
테스트 장비, 공구, 고정 방식, 전원 인가 상태
온도, 진동, 굴곡, 습열 등 각 테스트의 구체적 조건
테스트 전후 전기적 특성, 치수, 외관, 조립 결과
실패 판정 기준, 이상 사진, 원인 분석, 시정 조치
보고서의 경계 조건이 완전해야만 조달, 연구개발, 품질 부서가 서로 다른 자동차용 FPC 제조사의 검증 결과를 비교 평가할 수 있다.
자동차용 FPC 제조사는 양산 일관성에도 주의해야 한다
검증 통과는 특정 로트 샘플에 대한 평가일 뿐, 이후 로트가 자동으로 동일한 성능을 보장하지 않는다. 소량 생산 및 양산 단계 진입 후에는 소재 로트, 핵심 공정, AOI 검사, 전기적 테스트, 불량 분포, 이상 사항 대응 조치 등을 지속적으로 추적해야 한다.
홍이정밀은 IATF 16949, ISO 9001, ISO 14001 등 국제 인증 체계에 따라 프로세스를 관리하며, 자동차 전자 분야에 FPC, FPCA의 설계 평가, 프로토타이핑, 신뢰성 검증, 양산 공급 지원을 제공한다. 구체적 검증 항목은 고객사의 차량 전체 사양, 설치 조건 및 양측 승인된 검증 계획에 따라 수립된다.
결론
자동차용 FPC의 신뢰성은 단일 온도 값이나 굴곡 수치가 아니라, 소재, 구조, 공정, 조립, 환경이 복합적으로 작용한 결과이다. 자동차용 FPC 제조사 선정 시, 실제 작동 조건을 검증 조건으로 전환하고, 검증 결과를 설계 및 양산에 피드백할 수 있는 역량을 중점적으로 평가해야 한다.
참고본 문서는 자동차용 FPC 프로젝트 초기 기술 협의용으로 작성되었으며, 최종 지표 및 판정 기준은 고객사 프로젝트 사양, 차량 전체 작동 조건, 양측 확정된 테스트 계획에 따른다.
