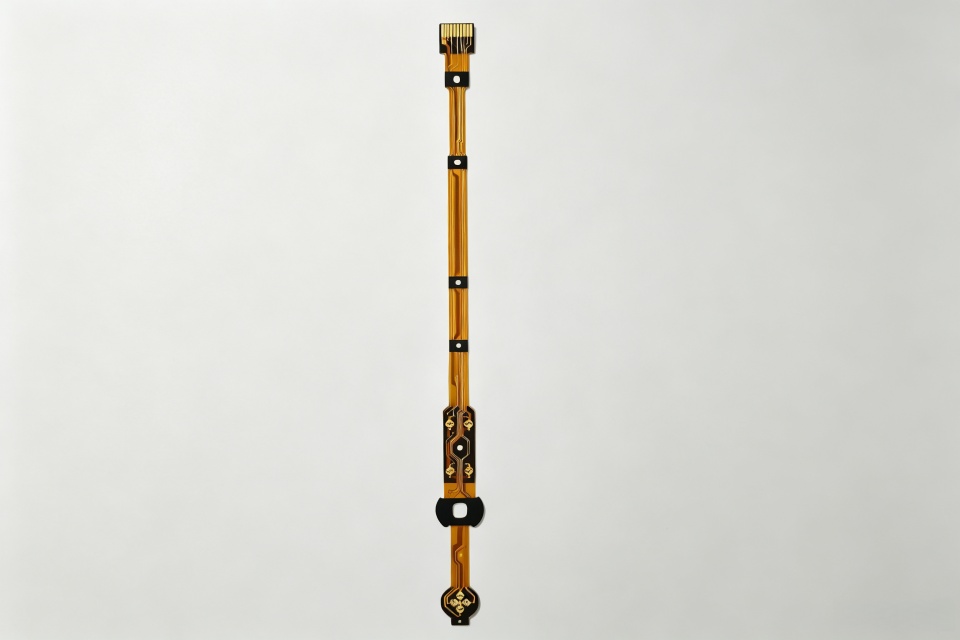

와이퍼 제어 스위치 FPC
본 와이퍼 제어 스위치 FPC는 자동차 내 신호 전송용으로 사용됨. 홍이정밀 연구개발팀은 다수의 테스트 및 검증을 거쳐 성숙한 차분 신호 배선 솔루션을 확보함: CAN 및 LIN 통신 차분 라인은 엄격히 등장, 등간격, 평행 배선을 적용; 라인 간 간격은 도체 폭의 3배 이상; 전체 배선 구간에서 임피던스를 연속적으로 유지하여 임피던스 급변 및 분기 배선 등의 문제를 방지함으로써 신호 간섭을 효과적으로 저감하고 차량 내 통신의 안정적 운영을 보장하며 버스 이상 오류 발생을 감소시킴.
주요 특징
차분 라인 표준화 배치
CAN/LIN 차분 라인 등장, 등간격, 평행 배치
제어 가능한 임피던스 설계
간격 ≥ 도체 폭의 3배, 전체 구간 임피던스 연속성 확보 및 급변 방지
분기 없는 배선 구조
신호 반사 간섭 회피, 통신 신뢰성 향상
간섭에 강한 차량용 공정
차량 내 복잡한 전자기 환경에 적합
내구성 우수한 PI 기재
차량 내 동적 설치 시 굴곡 요구사항 충족
전기적 특성 및 임피던스 100% 샘플 검사
대량 생산 시 통신 특성 일관성 확보
제원
- 층 수
- 1–2층
- 차분 배선 요구사항
- 등장, 등간격, 평행
- 차분 라인 간 간격
- ≥ 도체 폭의 3배
- 배선 요구사항
- 분기 없음, 임피던스 연속성 확보 및 급변 방지
- 기재
- PI 12.5μm / 25μm
- 동 두께
- 12μm, 18μm
- 표면 처리
- ENIG 도금, OSP
- 작동 온도
- -40℃ ~ 105℃
- 전기적 특성 검사
- 100% 전수 검사
일반적인 응용
- 와이퍼 제어 스위치 FPC
- 차량용 센서 통신 플렉시블 배선판
- 차체 전자제어 모듈 신호 전송 배선
- 차량용 센서 신호 수집 배선
엔지니어와 상담하세요
Gerber 파일이나 사양을 공유해 주시면, 엔지니어링 팀이 제조 가능성을 평가하고 공정 및 스택업에 대해 조언한 후, 샘플링과 대량 생산을 거쳐 자동차 표준으로 프로젝트를 진행합니다.
