주요 특징
표준화된 벤딩 라우팅 설계
도체가 벤딩 축에 수직으로 배치되며, 각도 오차 ≤5°
응력 균일 분산
평행 배선의 지속적 인장 방지 및 단선 위험 감소
지속 회전 작동 조건에 적합
전자 기어 변속 장치의 반복 회전 요구 사항 충족
고내열 PI 소재
고·저온 환경에서도 안정적이며, 취성 파손 또는 리프트 현상 발생 없음
정밀 배선 가공
각도 센싱 신호 전송 정확 및 안정
100% 통전 검사
제품 양산률 및 일관성 엄격 관리
제원
- 층 수
- 1–2층
- 최소 선폭/선간격
- 60/60μm
- 기재
- PI 12.5μm / 25μm
- 구리 두께
- 12μm, 18μm
- 배선 표준
- 벤딩 구역 내 배선은 벤딩 축에 수직이며, 오차 ≤5°
- 표면 처리
- ENIG 도금, OSP
- 작동 온도
- -40℃ ~ 105℃
- 전기적 검사
- 100% 전수 검사
일반적인 응용
- 자동차 전자 기어 변속기 각도 센서
- 차량 탑재형 회전식 위치 센싱 메커니즘
- 기어 위치 신호 수집 모듈
엔지니어와 상담하세요
Gerber 파일이나 사양을 공유해 주시면, 엔지니어링 팀이 제조 가능성을 평가하고 공정 및 스택업에 대해 조언한 후, 샘플링과 대량 생산을 거쳐 자동차 표준으로 프로젝트를 진행합니다.
견적 문의하세요관련 제품
전자 기어시프터, 기어 변속용 FPC
전자 기어시프터 FPC
자동차 전자 기어시프터 전용 일체형 플렉서블 배선기판(FPC)으로, 도전성 링을 통합하여 기어 위치 각도 신호 측정에 적합하다.
상세 정보 보기
자동차 스위치 연결
자동차용 헤드업 디스플레이 FPC
자동차 기어 시프트용 플렉서블 배선기판(FPC)으로, 고내열 PI 커버필름을 적용하여 굴곡 내성과 인장 강도를 동시에 확보함.
상세 정보 보기
센서 연결

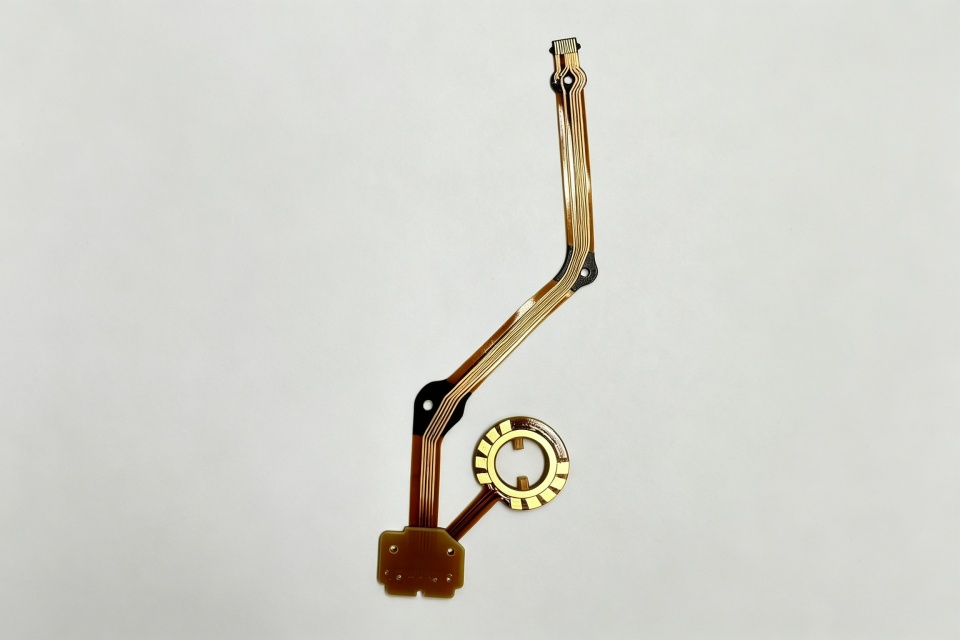

전자 기어 센서 FPC
