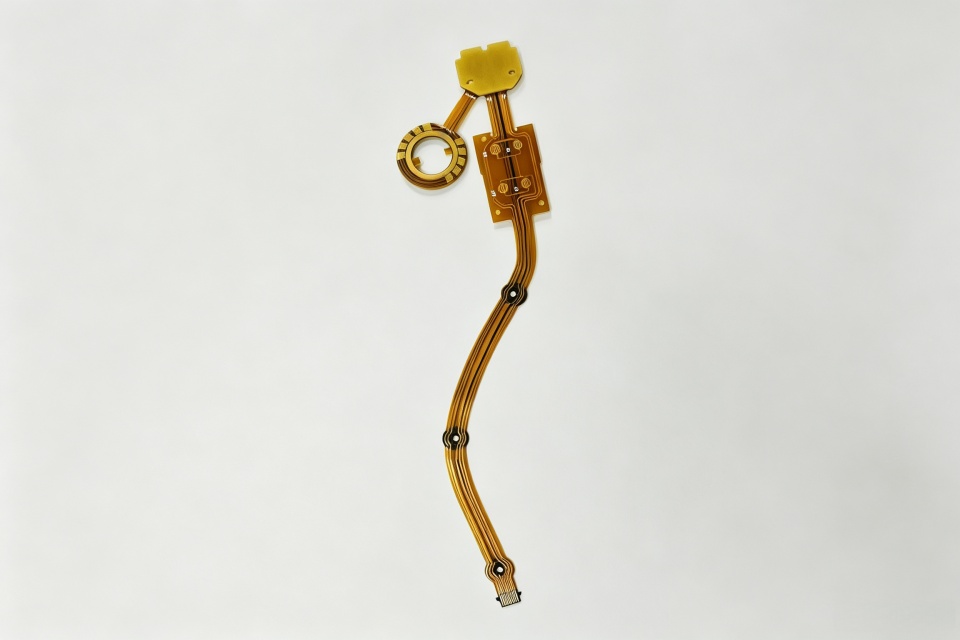

电子换挡器压延铜 FPC
本款电子换挡器 FPC 应用于汽车电子换挡机构位置传感采集。弘亿精密开发部筛选数十家厂商、上百种材料规格，选定适配换挡工况的压延铜箔方案：动态弯折区域强制采用 RA 压延铜，延伸率≥15%、铜纯度≥99.9%，禁止使用电解铜箔。压延铜晶粒结构致密，抗弯折疲劳性能优异，能够承受换挡拨杆千万次往复运动，降低线路疲劳开裂、断路风险；静态固定区域可搭配常规铜箔灵活选材，合理优化生产成本。
核心特性
分区选材方案
动态弯折区专用压延铜，静态区域可选常规铜箔
高性能压延铜箔
延伸率≥15%，纯度≥99.9%，晶粒致密
超强抗疲劳特性
耐受千万次往复弯折，不易断线
针对性材料验证
上百种材料实测筛选，匹配车载换挡工况
高低温稳定 PI 基材
适应车内复杂温度环境
100% 通电检测
严格把控成品导通可靠性
工艺规格
- 层数
- 1–2 层
- 动态区铜箔类型
- RA 压延铜
- 压延铜指标
- 延伸率≥15%，铜纯度≥99.9%
- 静态区域
- 可选用常规电解铜（按需选型）
- 基材
- PI 12.5μm / 25μm
- 表面处理
- ENIG 镀金、OSP
- 工作温度
- -40℃ ~ 105℃
- 电性检测
- 100% 全检
典型应用
- 汽车电子换挡角度传感器
- 高频往复摆动车载传感软板
- 长期动态弯折工况 FPC 组件
- 电子档位位置信号采集排线
