電子換擋器FPC不同區域承受的彎折、焊接和裝配力不同，不能整板只用一個材料方案。本文從動態區、聯結器端和固定區說明壓延銅、PI、覆蓋膜與補強的選型邏輯。
電子換擋器FPC材料選擇不能只問“用什麼銅、多少厚度”。同一片FPC上，動態彎折區、聯結器端、焊接區和靜態固定區的受力方式不同，材料和補強也應分割槽考慮。
電子換擋器FPC廠家如果只按整板統一厚度或統一補強，可能造成動態區過硬、聯結器端支撐不足，或者補強邊緣與實際彎折路徑重疊。更穩妥的選型方法，是先確認工況，再讓材料服務於結構。

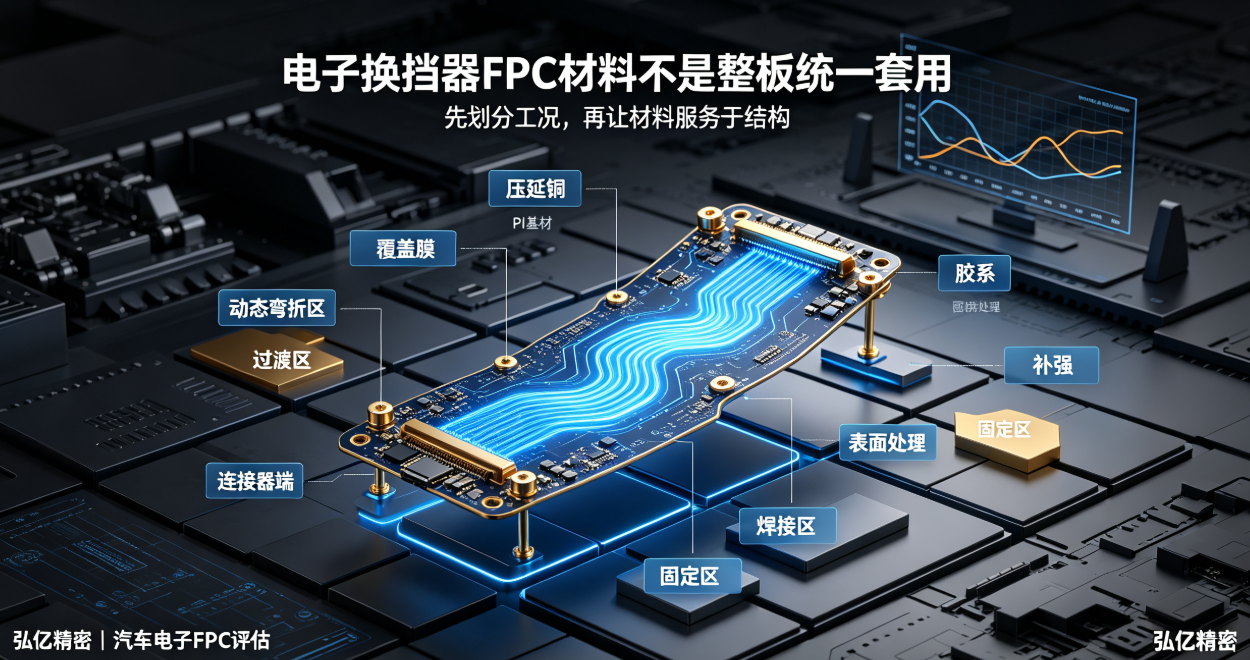

一、先劃分動態區、過渡區和固定區
動態區會隨著換擋動作反覆彎折，重點是彎折半徑、方向、次數、頻率和線路疲勞；過渡區要處理剛性與柔性的變化；聯結器、焊盤和螺釘固定區域則需要足夠平整和支撐。
劃分割槽域時要參考三維裝配和極限姿態，不能只按二維展開圖畫一條弧線。殼體卡扣、線束牽引和聯結器插拔都可能改變真實彎折起點。
二、動態彎折區為什麼經常評估壓延銅
壓延銅的延展性和彎折適應性通常更適合動態區域，但這並不意味著換成壓延銅就能自動獲得可靠壽命。線路方向、彎折半徑、銅分佈、總厚度和覆蓋膜仍需同步設計。
動態區還要避免過孔集中、尖角和線寬突然變化。材料選擇只能解決一部分問題，結構和走線設計決定了材料能否發揮作用。
三、PI基材、覆蓋膜與膠系要整體看
PI厚度和覆蓋膜會影響FPC總厚度、柔韌性、絕緣保護和區域性剛度。覆蓋膜開窗、膠層邊界和線路密集區如果相互疊加，可能形成新的應力集中。
車載專案還應關注溫度迴圈、溼熱、焊接和長期振動後的尺寸與絕緣穩定性。不能只按常溫靜態彎折結果選材料。
四、聯結器端更重視厚度與平整度
聯結器端需要匹配端子結構、插拔方向、鎖止方式和允許厚度。基材、銅箔、覆蓋膜、補強和表面處理共同決定最終端部尺寸。
補強可以提升插拔支撐，但補強末端不能落在主要動態彎折起點。電子換擋器FPC廠家應結合聯結器與殼體公差確認補強長度、厚度和過渡距離。
五、固定和焊接區不應盲目追求柔軟
焊盤、聯結器焊腳、定位孔和螺釘固定區需要一定剛度，避免裝配時被拉扯或反覆彎折。區域性補強、焊盤開窗和固定基準要一起設計。
如果固定區與動態區相鄰，應設定平緩的剛柔過渡，避免剛性邊緣把應力推向線路根部。具體過渡距離要結合板厚和運動路徑驗證。
六、材料選型必須回到驗證資料
樣品階段應確認材料、疊構、線路和補強與計劃量產方案一致。測試可根據專案要求覆蓋尺寸、電性、插拔、彎折、溫度迴圈、振動和裝配。
如果材料、厚度、表面處理或補強發生變化，應重新判斷舊驗證能否沿用。不要用材料名稱相同作為無需重新驗證的依據。
向電子換擋器FPC廠家提交的材料資料
Gerber、疊構、銅厚、PI和覆蓋膜要求；
動態區、聯結器端、焊接區和固定區標識；
三維裝配、最小半徑、動作次數和頻率；
聯結器端厚度、補強和表面處理要求；
溫度、振動、焊接和整機驗證標準；
材料替代與變更批准邊界。
弘億精密面向電子換擋器、懷擋和擋位感測等汽車電子應用，提供FPC、FPCA材料疊構、彎折區、補強和聯結器端的工程評估，並支援打樣、可靠性驗證與批次生產。
聯結器端的結構細節可參考電子換擋器FPC聯結器端設計；供應商稽覈維度可參考電子換擋器FPC廠家稽覈指南。
總結：電子換擋器FPC材料不是整板統一套用，而是動態區追求彎折適應、聯結器端保證裝配支撐、固定區控制受力，並透過真實工況驗證整個組合。
