FPC焊盤容易脫落是什麼原因？設計與裝配檢查方法

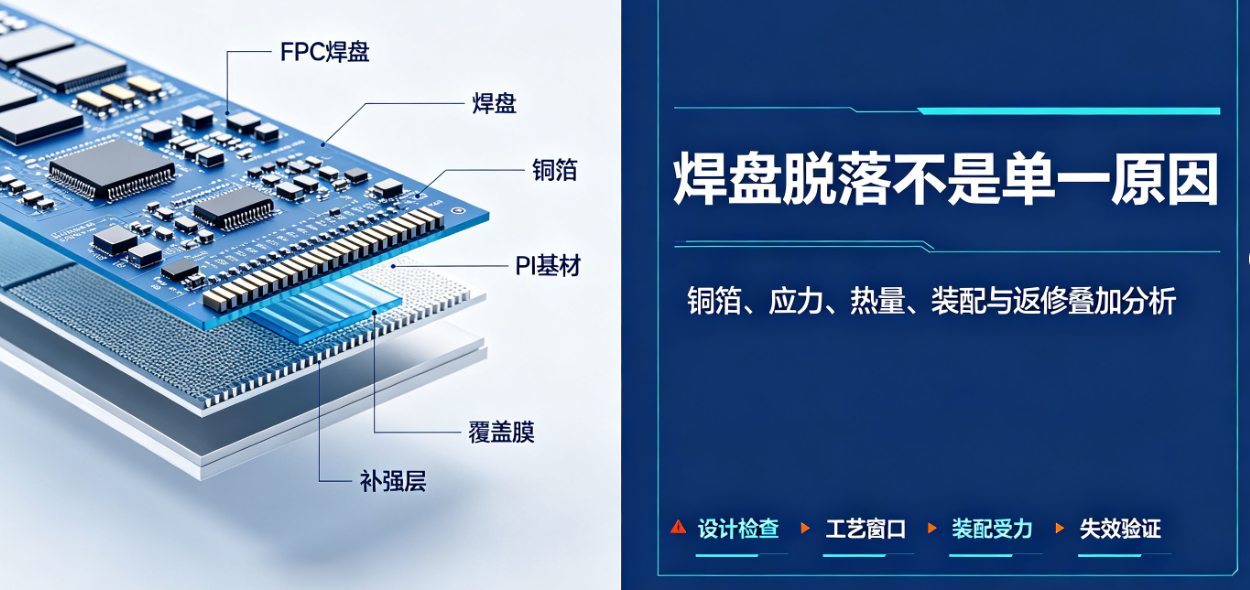

FPC焊盤脫落通常是多因素疊加

FPC焊盤脫落可能與銅箔結合力、焊盤尺寸、補強結構、焊接熱量、助焊劑殘留和裝配拉扯有關。只更換材料而不檢查彎折和裝配受力，往往不能解決根本問題。

設計階段需要檢查什麼

1. 焊盤是否位於動態彎折區或彎折過渡區；
2. 焊盤周圍是否有足夠的基材支撐和補強；
3. 線路從焊盤引出時是否存在尖角、突然變窄或應力集中；
4. 焊盤尺寸、阻焊開窗和焊料覆蓋是否與元件匹配；
5. 裝配後是否會受到拉扯、剝離或殼體擠壓。

失效現象 可能原因 優先檢查 焊盤整體從基材剝離 區域性剝離應力、熱量過高或支撐不足 補強、焊接曲線、裝配拉力 焊盤未脫落但引線斷裂 焊盤出口應力集中、彎折位置不當 引線形狀、覆蓋膜開窗、彎折路徑 返修後脫落 重複加熱、工具拉扯或焊料去除不當 返修次數、溫度時間和操作方法 使用一段時間後間歇斷路 振動、動態彎折或聯結器受力 固定方式、迴圈工況和斷口位置

失效樣品不要立即清洗、補焊或剪斷。應先拍攝原始狀態，標記產品批次、焊接工位、裝配方向和出現問題的時間。必要時透過顯微觀察、切片或剝離測試區分銅箔斷裂、介面分離和焊點失效。

工藝和裝配階段的常見原因

焊接溫度或時間過高、重複返修、焊盤汙染、剝離工具使用不當、線束固定位置不合理，都可能讓焊盤受到額外應力。對於聯結器或大尺寸器件，還要確認焊點本身不是唯一的機械固定點。

迴流焊、熱壓焊、手工焊和聯結器焊接的熱輸入不同，不能共用一個籠統的“焊接溫度”結論。應結合元件、焊料、裝置和FPC材料建立工藝視窗，並記錄峰值溫度、持續時間和返修次數。焊接前的儲存、烘烤和表面清潔也可能影響潤溼與介面狀態。

裝配完成後，FPC應透過殼體、夾具或應力釋放結構承擔機械載荷。若線束被拉動時力量直接傳到焊盤，即使初始測試合格，也可能在運輸、振動或維修中失效。

改善思路

可以根據失效位置調整補強範圍、焊盤引線形狀、固定方式和焊接視窗，並透過剝離力、彎折、熱迴圈和裝配試驗進行對比驗證。量產前應保留失效樣品照片、批次、工藝引數和改版記錄，便於追溯。

建議的排查順序

先確認問題是否集中在同一焊盤、同一批次或同一工位；再比較良品和不良品的材料、尺寸與焊接記錄；隨後復現真實裝配受力；最後用對照樣驗證改進方案。一次同時修改材料、補強和焊接引數，會讓團隊無法判斷真正有效的措施。

改進驗證應有明確判定標準，例如外觀、導通、拉力或彎折後的變化，並保留改版前後的樣品與資料。只有“這次沒有掉”不足以支撐量產結論。

常見問題

焊盤脫落一定是FPC廠家製造問題嗎？ 不一定。設計應力和裝配操作同樣可能造成脫落，需要結合斷面和失效位置判斷。

增加焊錫量能提高焊盤強度嗎？ 過多焊錫可能增加熱量和區域性應力，不能替代結構補強和正確的焊接視窗。

焊盤附近加補強就一定能解決嗎？ 不一定。補強邊緣位置不當可能把應力轉移到引線，需要結合受力方向和彎折路徑調整。

不良可以直接補焊後繼續使用嗎？ 應先按專案質量要求評估。涉及焊盤剝離、基材損傷或重複返修時，簡單補焊可能掩蓋風險。

本文由弘億精密根據FPC焊接與裝配失效中的常見問題整理。建議先做失效分析，再決定調整設計、材料還是裝配工藝；外觀與效能判定可結合IPC-A-600、IPC-6013及客戶驗收要求。
