电子换挡器FPC出现断线、阻值漂移或接触不稳，往往不是单一材料问题，而是弯折半径、线路走向、叠构、补强和装配应力共同作用的结果。本文梳理常见失效原因，并给出打样前DFM与可靠性验证检查清单。
电子换挡器、怀挡和档位传感模组内部空间紧凑，FPC既要完成信号连接，又可能承受装配弯折、机构动作、振动和温度变化。若动态区域的材料、线路与结构没有围绕真实运动路径协同设计，样品在常温下通过电测，也可能在后续弯折或整机验证中出现断线、阻值漂移和接触不稳定。
电子换挡器FPC为什么容易在弯折区失效？
铜箔在反复弯曲时会累积疲劳，线路拐角、覆盖膜开口、补强边缘和连接器根部又容易形成局部应力集中。弯折寿命不能只看某一种材料参数，而要同时考虑FPC总厚度、弯折半径、铜箔类型、线路方向、叠构对称性、装配固定方式和实际运动行程。

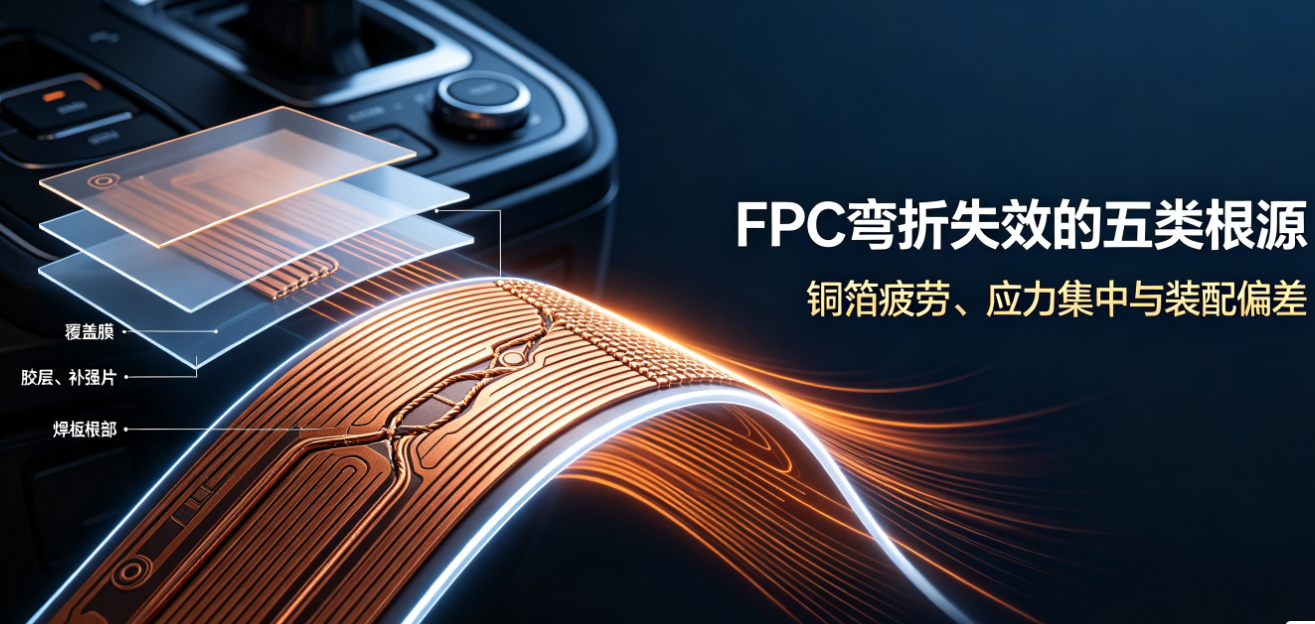

五类常见失效原因
1. 弯折半径不足或运动路径存在急角
当FPC被迫在过小半径内折弯，或装配后与壳体边缘发生干涉，弯折应力会集中在很短的区域。线路即使没有立即断裂，也可能在持续动作后产生微裂纹。设计阶段应根据板厚和运动方式预留平滑过渡，并用整机装配状态确认实际弯折轨迹。
2. 动态区线路走向不合理
动态弯折区域应尽量避免直角、尖角、突然变宽或变窄，以及过孔和焊盘集中。线路宜采用圆弧和渐变过渡，并使主要走向与弯折轴保持合理关系。相邻线路的铜分布也应尽量均衡，减少局部刚度差异。
3. 铜箔与叠构没有匹配使用工况
动态弯折和一次性装配弯折的要求不同。需要反复运动的区域，应结合弯折次数、行程、速度和温度评估铜箔延展性及叠构厚度。压延铜常用于强调耐弯折的结构，但材料选择不能替代完整的线路和叠构设计。
4. 覆盖膜、补强与连接器边缘形成应力集中
覆盖膜开口、补强片边缘和连接器焊接区会改变局部刚度。如果刚柔过渡过于突然，弯折应力可能集中在补强末端或焊盘根部。设计时应检查覆盖膜开窗、补强范围、胶层厚度和连接器固定方式，使刚度变化更平缓。
5. 图纸弯折位置与实际装配不一致
图纸上的理论弯折区如果没有结合壳体、卡扣、连接器和装配公差验证，量产后可能发生偏折、扭转或拉扯。DFM评审需要同时查看FPC图纸与机构装配关系，必要时使用样件或工装复现运动路径。
打样前应确认哪些信息？
动态弯折还是一次性装配弯折，以及实际运动方向和行程。
可用空间、目标弯折区域、最小弯折半径和固定点位置。
工作温度、振动环境、预期动作频率和寿命目标。
连接器、焊盘、补强片与壳体边缘的相对位置。
阻抗、线宽线距、电流和关键信号完整性要求。
整机验证方法及失效判定标准。
可靠性验证不能只做通断测试
基础电测只能确认测试时刻的导通状态。对于存在机构动作的电子换挡器FPC，更有效的验证方式是使用接近真实装配的工装，在规定行程与环境下进行弯折，同时监控关键回路的连续性和阻值变化。测试前后还应结合外观、尺寸、电性能及必要的切片分析，判断失效发生在铜箔、焊盘、覆盖膜还是连接器过渡区域。
如何向FPC厂家提交更有效的打样资料？
除Gerber或线路图外，建议同时提供叠构要求、装配示意、弯折区域、运动方向、接口形式、工作环境和验证目标。信息越接近真实使用场景，厂家越容易在打样前识别应力集中、制造公差和装配风险，减少样品反复修改。
电子换挡器FPC的耐弯折能力来自材料、线路、叠构、补强和装配方式的共同设计。对于动态弯折项目，应在制板前完成DFM与运动路径评审，并用贴近整机工况的方式验证，而不是仅依赖单次导通结果。
