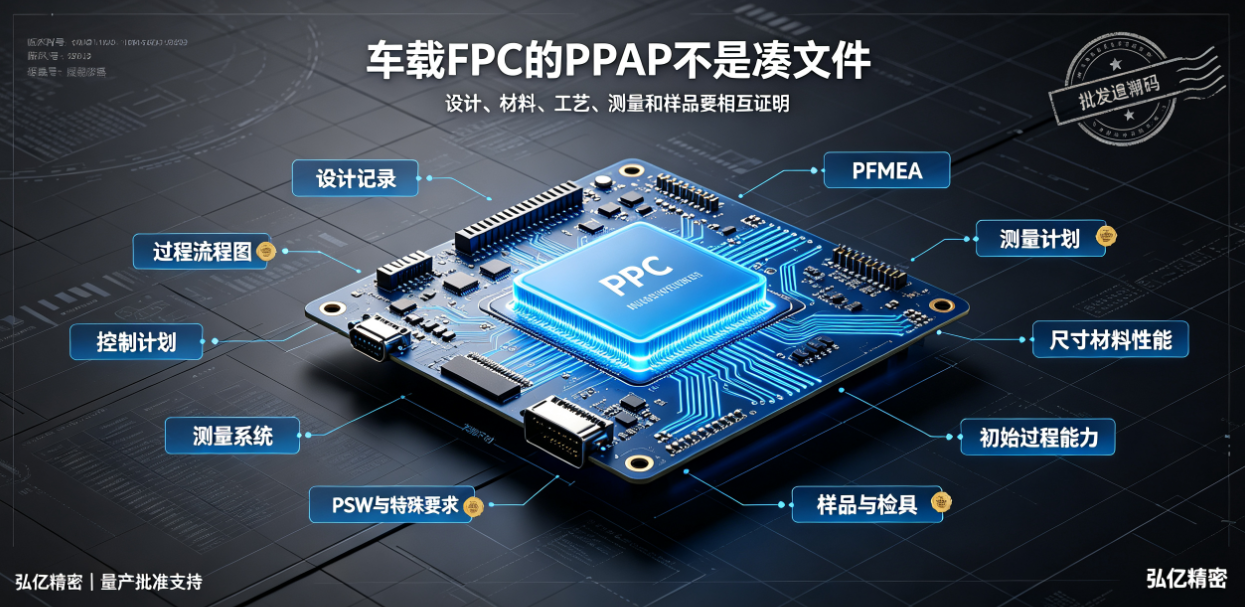

자동차용 FPC가 양산 승인 단계에 진입할 때, PPAP 자료는 고객 등급, 도면 버전 및 실제 공정과 일치해야 한다. 본 문서에서는 설계 기록, 공정 흐름도, FMEA, 관리 계획, 측정 및 소재 증거 등 일반적인 항목과 검증 핵심 사항을 설명한다.
우선 명시하자면:PPAP는 자동차용 유연 회로기판(FPC) 제조사가 고정된 문서 세트를 단순히 준비하여 모든 고객에게 적용할 수 있는 것이 아니다. 제출 등급, 문서 범위, 샘플 수량 및 승인 방식은 완성차 업체 또는 Tier 1 고객의 프로젝트 요구사항에 따라 달라진다. 고객별로 양식, 서명, 시험 및 보관 기간에 대한 차이가 있을 수 있다.
PPAP의 핵심 가치는 현재 도면, 소재, 공정, 장비, 검사 방법 및 양산 샘플이 동일한 승인 상태에 있으며, 지속적으로 요구사항을 충족할 수 있는 기반을 갖추고 있음을 입증하는 데 있다. 단순히 품질 관리 체계 인증서나 하나의 샘플 검사 보고서만으로는 완전한 프로젝트 증거를 대체할 수 없다.
첫째, 설계 기록 및 공학적 변경 사항을 먼저 확정한다.
설계 기록에는 통제된 도면, Gerber 데이터, 적층 구조, 소재 사양, 주요 치수, 전기적 및 성능 요구사항이 포함된다. 고객 또는 공급업체에서 제안한 공학적 변경 사항 역시 변경 전후 비교 자료, 승인 기록 및 적용 버전을 반드시 보관해야 한다.
자동차용 FPC 구조에서 흔히 사용되는 커버필름, 리인포스먼트(보강재), 커넥터 단부 두께, 표면 처리 및 동적 굽힘 영역 등은 승인 자료 내에서 명확히 정의되어야 한다. 문서 버전이 불일치하면 후속 공정 흐름도, 관리 계획 및 검사 결과가 공통 기준을 상실하게 된다.
둘째, 공정 흐름도는 실제 생산 경로를 전면적으로 반영해야 한다.
공정 흐름도는 원자재 입고, 배선 제작, 압합, 드릴링 또는 레이저 가공, 표면 처리, 리인포스먼트 부착, 외형 성형, 전기적 및 외관 검사, 포장 및 출하까지 전 과정을 포함해야 한다. SMT, 커넥터 조립 또는 외주 공정이 포함될 경우에도 누락되어서는 안 된다.
공정 흐름도의 목적은 단순히 장비 목록을 나열하는 것이 아니라, 제품이 실제로 거치는 공정 단계, 검사 위치, 재작업 가능성, 외주 및 특수 공정의 통제 방식을 명확히 하는 데 있다.
셋째, PFMEA는 실제 실패 위험과 정확히 대응해야 한다.
PFMEA는 특정 프로젝트를 기반으로 실패 위험을 식별해야 하며, 예를 들어 배선 개방/단락, 커버필름 편위, 리인포스먼트 오류, 단부 두께 초과, 외형 편차, 패드 손상, 표면 처리 이상, 배치 혼입 등이 포함된다.
자동차용 FPC 제조사는 일반적인 PFMEA를 복사해서 사용해서는 안 된다. 동적 굽힘, 커넥터, 임피던스 또는 미세 배선을 포함하는 제품의 경우, 해당 실패 모드, 원인, 기존 통제 수단 및 개선 조치를 프로젝트 분석에 반드시 반영해야 한다.
넷째, 관리 계획은 PFMEA 위험을 정확히 이어받아야 한다.
관리 계획은 원자재, 공정, 완제품 단계에서 무엇을 검사할 것인지, 어떤 방법을 사용할 것인지, 검사 빈도 및 표본 수는 얼마인지, 규격은 어디에서 유래했는지, 그리고 요구사항을 초과할 경우 어떻게 대응할 것인지 명시해야 한다.
PFMEA에서 단부 두께를 고위험 항목으로 설정했으나, 관리 계획에 측정 위치, 빈도 및 대응 계획이 누락되어 있다면 두 문서 간에 피드백 루프가 형성되지 않는다. 구매 심사 시에는 PFMEA, 관리 계획, 작업 지침서 및 실제 검사 기록 간의 일치 여부를 반드시 확인해야 한다.
다섯째, 측정 시스템 및 검사 장비는 대상 특성에 적합해야 한다.
외형, 홀 위치, 선폭/선간격, 단부 두께, 저항, 절연 및 임피던스 측정에는 각각 다른 장비와 방법이 필요하다. 주요 특성의 경우, 측정기의 해상도, 교정 상태, 측정 위치 및 반복성 등이 판단 요구사항을 충족하는지 반드시 확인해야 한다.
유연 소재는 배치 방식, 압력 및 온도에 민감하므로, 치수 또는 두께 측정 시 클램핑 방식 및 측정 방법을 통일해야 한다. 그렇지 않으면 담당자별로 측정된 데이터를 직접 비교하기 어려울 수 있다.
여섯째, 치수, 소재 및 성능 결과는 양산 조건과 정확히 일치해야 한다.
치수 보고서는 고객이 정의한 주요 치수 및 특수 특성을 모두 포함해야 하며, 소재 증거는 구리 호일, PI, 커버필름, 접착제 계열, 리인포스먼트 및 표면 처리 배치를 추적 가능해야 한다. 성능 결과는 프로젝트 요구사항에 따라 전기적 특성, 납땜, 온도, 진동, 습열 또는 동적 굽힘 시험 등을 포함해야 한다.
이러한 결과는 규정된 양산 공구, 장비, 소재 및 공정 조건에서 도출되어야 한다. 수작업으로 특수 제작된 샘플로 검증을 통과했다고 해서, 정식 양산 공정의 안정성이 충분히 입증된 것은 아니다.
일곱째, 초기 공정 능력 평가는 안정적인 데이터 기반을 전제로 해야 한다.
고객이 주요 특성에 대해 초기 공정 연구를 요구할 경우, 측정 시스템의 신뢰성, 통제된 공정에서 유래한 데이터, 약정된 표본 선택 방식을 우선 확인해야 한다. 소량의 임의 표본 데이터는 공정 능력을 대표할 수 없다.
배치 규모가 작거나 통상적인 통계 방법을 직접 적용하기 어려운 프로젝트의 경우, 대체 증거 및 임시 관리 계획을 고객과 사전 협의해야 하며, 임의로 생략해서는 안 된다.
여덟째, 샘플, 표준 샘플 및 검사 공구는 추적 가능해야 한다.
제출 샘플, 보관 샘플 및 전용 검사 공구는 제품명, 버전, 날짜 및 상태를 명확히 표기해야 한다. 승인 과정 중 도면 변경이 발생할 경우, 기존 샘플 및 검사 공구는 격리하거나 업데이트하여 양산 검사 시 만료된 기준을 계속 사용하지 않도록 해야 한다.
이형 FPC 및 커넥터 단부의 경우, 검사 공구는 자유 상태 측정이 아닌 실제 조립 기준을 반영해야 한다.
아홉째, PSW 및 고객 특수 요구사항은 누락 없이 충족되어야 한다.
부품 제출 보증서(PSW)는 일반적으로 부품명, 버전, 제출 등급, 결과 및 선언 사항을 종합적으로 요약하지만, 구체적인 양식 및 승인 절차는 고객 요구사항을 따르어야 한다. 고객 특수 요구사항은 라벨링, 추적성, 금지/제한 물질, 포장, 연간 재검증, 변경 통보 등 다양한 항목을 포함할 수 있다.
자동차용 FPC 제조사는 프로젝트 착수 시점부터 이러한 요구사항을 수집해야 하며, 샘플 완성 후에 자료를 보완하는 방식은 바람직하지 않다.
PPAP 제출 전 내부 점검 순서
모든 문서가 동일한 도면 및 공학적 변경 버전을 사용하는지 확인한다;
공정 흐름도, PFMEA, 관리 계획 및 작업 지침서 간의 일관성을 확인한다;
소재, 치수, 성능 결과가 규정된 양산 조건에서 도출되었는지 확인한다;
측정 장비, 검사 공구, 교정 상태 및 측정 방법을 확인한다;
샘플, 보고서, 배치 번호 및 추적 식별자가 상호 대응 가능한지 확인한다;
고객 특수 요구사항 및 미완료 항목을 단계별로 해결한다.
자동차용 FPC 배치 관리에 대해 더 알아보려면자동차용 유연 회로기판 배치 일관성 6개 핵심 노드를 참조하시기 바란다; 프로젝트 적용 및 품질 방향성 관련 정보는자동차용 유연 회로기판 제조사 솔루션에서 확인할 수 있다.
홍이정밀은 IATF 16949, ISO 9001 및 ISO 14001 등 국제 표준 체계에 근거해 공정 관리를 수행하며, 자동차 전자 프로젝트를 대상으로 FPC, FPCA의 도면 평가, 시제품 검증, 소량 및 양산 지원 서비스를 제공한다. PPAP의 구체적인 제출 등급, 문서 형식 및 승인 요구사항은 고객 프로젝트 사양에 따르며, 당사는 이를 준수한다.
요약하자면:PPAP는 단순히 '문서를 모으는 것'이 아니라, 설계, 소재, 공정, 측정, 샘플 및 양산 상태가 서로를 입증할 수 있도록 하는 것이다. 문서 간 피드백 루프가 완성되어야 비로소 자동차용 FPC 프로젝트 승인 및 후속 변경 관리에 실질적으로 기여할 수 있다.
