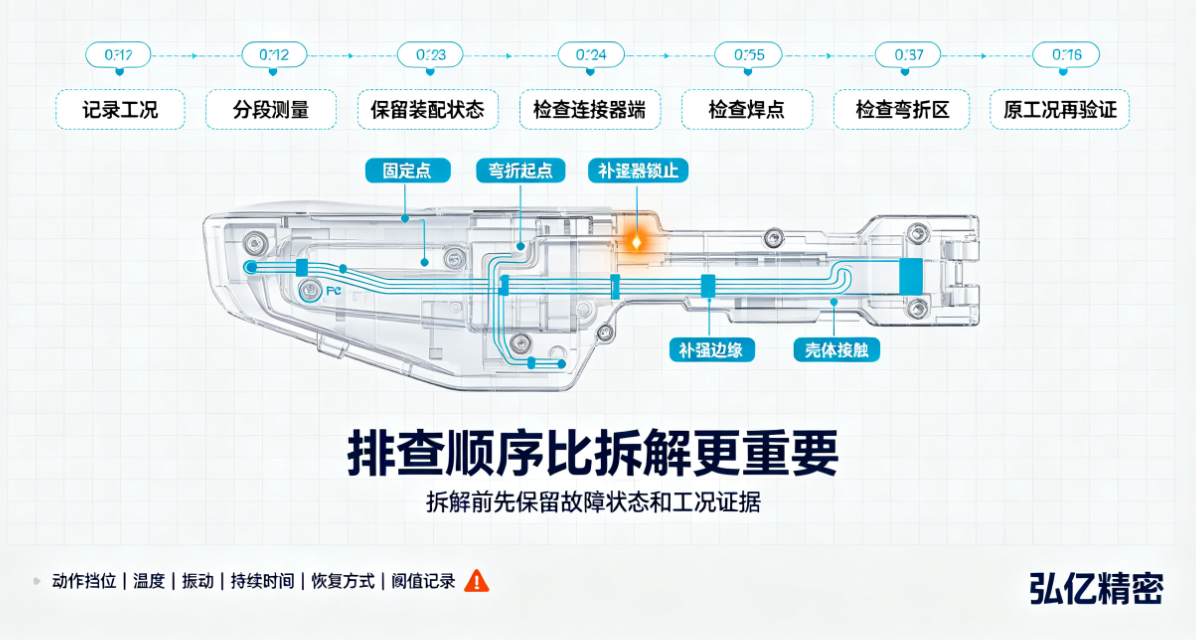

전자 기어 셔프터 FPC 제조사가 순시 단선을 진단하는 방법: 고장 재현에서 결함 위치 식별까지

전형적인 현상:전자 기어 셔프터 FPC는 입고 전기 검사 및 정적 조립 시 모두 정상이지만, 차량 진동, 메커니즘 작동 또는 온도 변화 후 기어 신호가 간헐적으로 소실된다. 작동 중지 또는 커넥터 부위를 가볍게 접촉하면 신호가 다시 복구된다. 이러한 '존재하거나 부재하거나' 하는 고장은 완전 개방보다 진단이 더 어렵다.

전자 기어 셔프터 FPC 제조사가 순시 단선을 진단할 때, 처음부터 샘플을 분해하거나 반복적으로 굽히면 안 된다. 올바른 순서는 먼저 고장 상태 및 공정 조건 증거를 보존한 후, 배선, 커넥터, 납땜부 및 조립 구조를 단계적으로 격리하는 것이다. 그렇지 않으면 분해 과정에서 고장이 일시적으로 사라질 수도 있고, 새로운 손상을 유발할 수도 있다.

첫 번째 단계: '간헐적' 현상을 반복 가능한 테스트 조건으로 전환

고장 발생 시 기어 동작, 온도, 진동, 전원, 전류, 지속 시간 및 복구 방식을 먼저 기록한다. 특정 각도, 특정 방향 또는 특정 온도 범위에서만 문제가 발생한다면, 해당 조건을 고정해야 한다.

테스트 시 주요 회로에 대해 연속 도통 또는 저항 모니터링을 수행하고, 동작 전후 한 번만 측정해서는 안 된다. 순시 단선 지속 시간은 매우 짧을 수 있으며, 일반 멀티미터 표시는 이를 포착하지 못할 수 있으므로, 프로젝트 응답 요구사항에 따라 적절한 샘플링 방식과 임계값을 선택해야 한다.

두 번째 단계: 고장이 어느 전기 회로에 속하는지 우선 확인

전자 기어 신호는 센서, 납땜부, FPC 배선, 커넥터를 거쳐 제어단에 이르기까지, 어느 인터페이스에서도 간헐적 이상을 유발할 수 있다. 원리도 및 네트워크 정의에 따라 구간별로 측정해야 하며, FPC 굽힘만 보고 바로 동박 파열로 판단해서는 안 된다.

여러 인접 회로가 동시에 변동한다면, 공용 커넥터, 그라운드, 전원 및 조립 압력을 추가로 점검해야 한다. 한 회로만 지속적으로 이상을 보인다면, 해당 배선, 패드 또는 단자로 범위를 좁힐 수 있다.

세 번째 단계: 샘플 분해 없이 외관 및 상태 기록 우선 수행

조립 상태를 유지한 채 FPC 경로, 고정점, 굽힘 위치, 하우징 접촉, 커넥터 락킹 상태 및 선다발 인장력을 기록한다. 특히 주름, 긁힘, 커버필름 들뜨기, 보강재 휨, 납땜 균열 또는 단부 편위 여부를 집중 관찰한다.

정상 자세와 고장 자세의 대비 사진 또는 영상을 촬영하면, 전자 기어 셔프터 FPC 제조사가 고장이 특정 운동 각도 또는 간섭 위치와 동기화되는지 판단하는 데 도움이 된다. 분해 전 증거는 분해 후 단일 부품 외관보다 훨씬 가치가 높다.

네 번째 단계: 커넥터 단부 및 납땜 영역을 개별적으로 점검

커넥터 두께, 공차, 보강재 평탄도, 접점 마모 및 락킹 상태는 모두 접촉 안정성에 영향을 미친다. FPC를 고정한 상태에서 커넥터에 가해지는 힘을 미세하게 조정하여 고장 반응 여부를 관찰할 수 있으나, 테스트 동작 및 힘의 크기는 엄격히 제어되어야 하며, 감각에 의존해서는 안 된다.

SMT 또는 납땜이 포함된 FPCA의 경우, 패드 근부, 납 흐름 상태, 부품 단부 및 보강재 지지 구조도 점검해야 한다. 온도 및 진동은 미세한 납땜 균열을 주기적으로 열고 닫게 만들 수 있으며, 정적 상태에서는 여전히 도통이 나타날 수 있다.

다섯 번째 단계: 굽힘 구역 및 보강재 경계 점검

동적 영역은 최소 곡률 반경, 배선 방향, 비아, 선폭 변화, 커버필름 개구부 및 국부 동박 분포를 중점적으로 확인해야 한다. 보강재 말단이 실제 굽힘 시작점에 가까우면 강성 급변으로 인해 피로가 경계에 집중될 수 있다.

의심스러운 위치에 대해서는 현미경 관찰 및 전기적 모니터링 하에 서서히 동작을 재현하여 저항 변화가 국부 변형과 동기화되는지 확인해야 한다. 절편 촬영 또는 박리 분석이 필요한 경우, 비파괴적 기록을 완료한 후에 수행하고, 대조용 샘플을 반드시 보존해야 한다.

여섯 번째 단계: 설계, 제조, 조립 증거를 종합적으로 검토

결함 위치 식별은 단순히 파단면만으로는 불가능하다. 도면 버전, 소재 로트, 적층 구조, 생산 및 검사 기록, 굽힘 공구, 완성 차량 고정 방식 등을 동시에 확인해야 한다. 보강재 경계에서 배선이 끊어진 경우, 이는 배치 및 곡률 반경과 관련 있을 수도 있고, 보강재 부착, 조립 인장 또는 하우징 간섭과도 관련 있을 수 있다.

증거 체인이 완전해야만 단일 부품 이상, 로트별 제조 변동, 또는 설계와 실제 공정 조건 불일치를 구분할 수 있으며, 영향 범위를 확정할 수 있다.

일곱 번째 단계: 시정 후 반드시 원래 고장 조건에서 재검증

시정 조치는 배선 경로 조정, 비아 이동, 보강재 경계 최적화, 응력 해소 추가, 단부 두께 수정, 납땜 개선 또는 고정 구조 변경 등을 포함할 수 있다. 조치 완료 후에는 먼저 원 고장을 제거할 수 있는지 확인하고, 이후 프로젝트 요구사항에 따라 온도, 진동 또는 동적 내구성 테스트를 추가로 수행해야 한다.

평면 상태에서만 재전기 테스트를 통과한다고 해서 순시 단선 문제가 해결되었다고 볼 수 없다. 신규 샘플은 신규 도면, 소재, 공정 및 조립 조건에 부합해야 한다.

샘플 분석 의뢰 시 제공해야 할 정보:

• 불량 수량, 로트 번호, 도면 버전 및 최초 발생 일시;

• 고장 시 기어 위치, 각도, 온도, 진동 조건 및 복구 방식;

• 연속 도통 또는 저항 모니터링 데이터;

• 조립 상태, 고정점, 커넥터 및 동작 영상;

• 양품 및 불량품 대조 샘플(사전 파손 방지);

• 완성 차량 검수 기준 및 허용 순시 단선 임계값.

굽힘 구역 초기 설계 관련 내용은 다음을 참조:전자 기어 셔프터 FPC 굽힘 구역 5가지 위험 요소; 제품 및 프로젝트 역량은 다음을 참조:전자 기어 셔프터 FPC 제조사 및 제품 솔루션.

홍이정밀은 전자 기어 셔프터, 핸드브레이크 스타일 기어 셔프터(하이브레킷), 기어 센싱 등 자동차 전자 응용 분야를 대상으로 FPC, FPCA의 DFM 리뷰, 엔지니어링 샘플 제작, 조립 검증, 신뢰성 테스트 및 양산 지원을 제공한다. 구체적인 결함 분석 결과는 불량 샘플, 완성 차량 공정 조건, 생산 기록 및 실제 분석 결과에 근거하여 결정되어야 한다.

요약:전자 기어 셔프터 FPC 순시 단선 진단에서 가장 중요한 것은 먼저 고장을 재현하고, 이후 격리하며, 마지막으로 분해하는 것이다. 전기 회로, 운동 상태, 로트 증거를 상호 대응시켜야 단일 외관만으로 성급하게 원인을 귀속시키는 것을 피할 수 있다.
