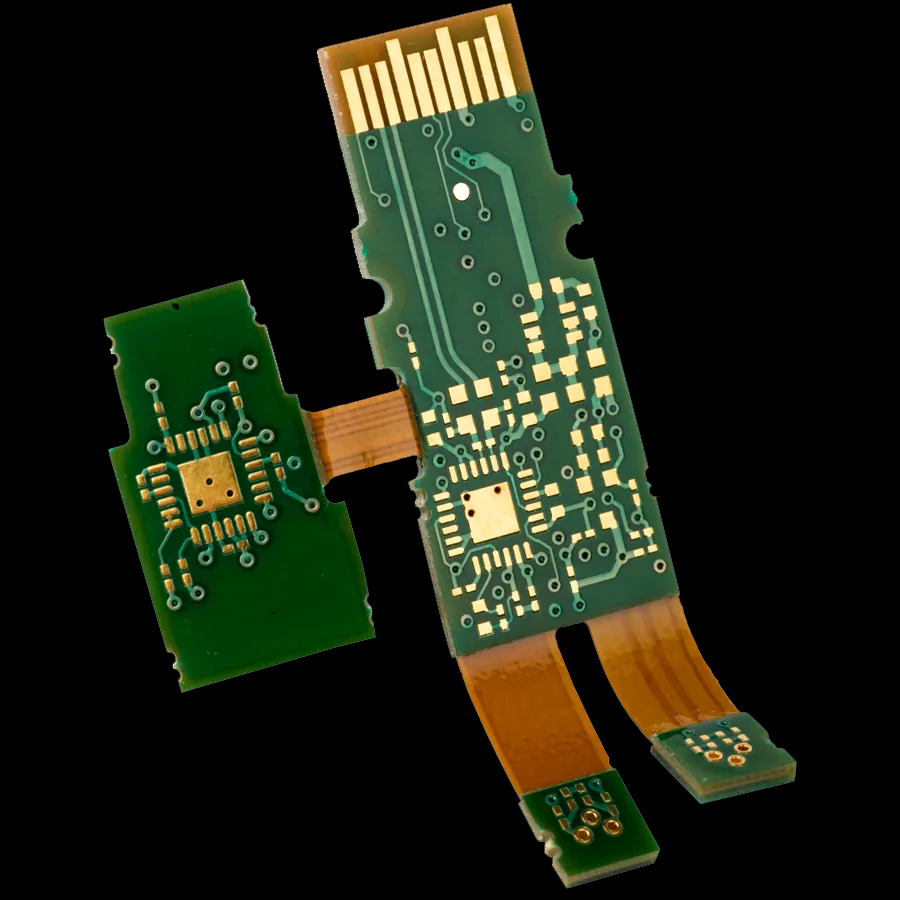

인형 로봇용 강성-유연 결합 FPC
본 제품은 인형 로봇 전용 강성-유연 결합 FPC로, 강성 SMT 부착 영역과 유연 굴곡 영역이 통합된 구조입니다. 홍이정밀 표준 설계 규격에 따라 정적 고정 영역에 정밀 위치 고정 구멍 및 부착 제한 구조를 배치하여 조립 시 중심 정렬 및 잠금을 실현함으로써 장기 운전 중 발생하는 진동으로 인한 FPC 이탈 및 미끄러짐을 효과적으로 방지합니다. 또한 위치 편차로 인한 국부 응력 집중을 회피하여 기재 및 구리 포일의 피로 노화를 완화하고, 로봇의 장기 작동 안정성을 향상시킵니다.
주요 특징
위치 고정 및 제한 구조 설계
정적 영역에 위치 고정 구멍 및 부착 제한 구조를 사전 확보하여 조립 시 정확한 중심 정렬 달성
진동 저항 및 이탈 방지
장기 진동으로 인한 유연 배선판 이탈 및 미끄러짐 현상 억제
응력 균등 분산
국부 응력 집중 차단 및 배선 노화·고장 지연
강성-유연 일체형 구조
강성 영역은 부품 납땜에 적합하며, 유연 영역은 관절 움직임을 충족
로봇 지속 운동 공정 조건에 적합
조립 정밀도와 동적 굴곡 요구사항 동시 충족
출하 전 전체 치수 측정 + 전기적 특성 검사
대량 조립 시 일관성 확보
제원
- 유형
- 강성-유연 결합 FPC
- 기재
- PI 유연 기재 + FR4 강성 기재
- 구리 두께
- 12μm, 18μm
- 표면 처리 공정
- 침금 / 도금 주석 선택 가능
- 작동 온도
- -40℃ ~ 105℃
- 적용 공정 조건
- 로봇 관절의 지속 진동 및 왕복 운동
- 전기적 특성 검사
- 100% 전수 검사
일반적인 응용
- 인형 로봇 관절 제어 모듈
- 로봇 사지 센싱용 강성-유연 배선 구성품
- 지능형 로봇 내장 일체형 제어 플렉시블 배선
- 소형 운동 실행 기구용 강성-유연 결합 FPC
엔지니어와 상담하세요
Gerber 파일이나 사양을 공유해 주시면, 엔지니어링 팀이 제조 가능성을 평가하고 공정 및 스택업에 대해 조언한 후, 샘플링과 대량 생산을 거쳐 자동차 표준으로 프로젝트를 진행합니다.
