靈巧手FPC同時面對手指空間、感測節點、分支外形和反覆動作。本文從線路分割槽、彎折路徑、補強、聯結器和測試方法說明靈巧手FPC設計重點。

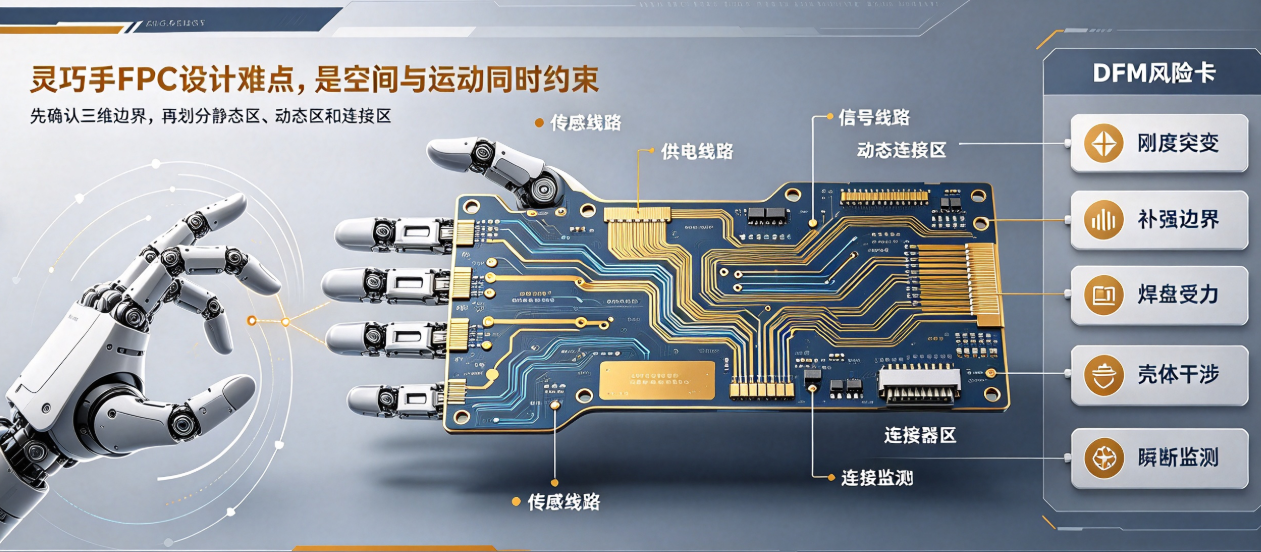

直接答案：靈巧手FPC設計的難點，不是把線路做得越細越密，而是在狹小空間內同時安排觸覺感測、供電、訊號、聯結器和運動路徑。設計前應先確認手指、掌部、關節和固定點的三維邊界，再劃分靜態區、動態區和連線區。
靈巧手的每個手指可能有不同的彎折、滑移和裝配限制。把一套平面展開圖直接複製到不同指節，容易出現分支拉扯、焊盤受力和殼體干涉。
一、靈巧手FPC先按功能劃分線路區域
觸覺感測、位置反饋、驅動和電源線路的走向與風險不同。感測線路需要關注噪聲和串擾，電源線路需要關注載流和溫升，動態連線區則要優先保證彎折和固定路徑。
分割槽後再確定線寬線距、銅厚、參考層、過孔和聯結器位置，可以減少高密度線路全部堆在同一彎折區域的情況。
二、手指彎折區要避開剛度突變
補強末端、覆蓋膜開口、過孔集中、線路轉角和焊盤頸部都可能形成剛度或應力變化。靈巧手FPC應讓動態區保持連續柔性，避免把聯結器、補強和關鍵焊盤放在主要反覆彎折位置。
需要轉彎或分支時，應結合最小半徑、運動方向和固定方式規劃線路，而不是隻按最短距離佈線。彎折半徑還要在實際裝配後重新核對。
三、感測節點密集時要控制製造餘量
觸覺和位置感測會增加焊盤、分支和連線點數量。線寬線距、焊盤間距、覆蓋膜開窗、阻焊或補強邊界必須留出製造和裝配餘量，避免為了塞進更多通道而讓良率和維修性下降。
靈巧手FPC廠家應在DFM階段標出高密度區域、焊接區域和動態區域的不同風險，並說明哪些尺寸要首件確認、哪些功能要在裝配狀態下測試。
四、聯結器和補強要服務於裝配
聯結器端需要確認厚度、插入方向、鎖止、保持力和出線方向。補強可以幫助插拔和焊接，但如果邊界落在指節運動區，就可能限制柔性或產生疲勞集中。
設計驗證應使用實際聯結器、殼體和固定件檢查插入、鎖止、走線和極限姿態。單獨測一塊裸板，無法發現裝配後產生的拉扯和摩擦。
五、靈巧手FPC要怎麼做可靠性驗證
驗證條件至少要寫清彎折半徑、行程、方向、頻率、迴圈次數、溫度、通電狀態和失效判據。關鍵感測和供電迴路最好線上監測，捕捉靜態電測發現不了的瞬斷或阻值變化。
弘億精密提供靈巧手感測FPC的圖紙評估、分支與彎折設計、工程打樣、電性篩選、裝配確認和批次生產支援。具體線路、材料和壽命要求應以客戶結構、動作和驗收規範為準。
總結：靈巧手FPC不是普通小尺寸軟板，而是感測、運動和裝配共同約束下的柔性連線。把三維空間、線路分割槽和動態驗證前置，才能兼顧高密度與長期可靠性。
