電子シフトレバー用FPCは静的テストでは正常だが、車両搭載後に信号変動が発生する。この問題の原因として、リターンパス、コネクタの微動、曲げ・引張り、または隣接ノイズ源が考えられる。本稿では、故障調査の順序に従って原因特定方法を説明する。
電子シフトレバーに関するある種の課題は、エンジニアリングチームを議論に巻き込みやすい：FPCを取り外して測定すると導通は正常だが、シフトレバーに装着した状態で特定の角度で信号変動が再発する。
この時点で「配線に問題はない」あるいは「確実にFPCの断線だ」と断定するのは早計である。信号異常は、システムインターフェース、リターンパス、コネクタ、曲げ部、あるいはハウジングおよび隣接ハーネスから生じる可能性がある。より効果的なアプローチは、故障のトリガー条件に応じて段階的に範囲を絞ることである。
まず最初に実施すべきこと：「偶発的」現象を再現可能な動作条件に変換すること
異常が発生するギア位置、動作角度、速度、温度、電源状態および回復方法を記録する。動作停止後に回復するのか、それとも再起動後に回復するのか？冷間時のみ発生するのか、あるいは熱間時のみか？単一方向のみで発生するのか、正逆両方向で発生するのか？これらの詳細は、後続の試験に直接影響を与える。
不良品は、分解前にコネクタのロック状態、固定点およびFPCの配線経路を保持し、同時に機能信号を記録すべきである。分解行為自体が接触圧力および応力状態を変化させる可能性がある。

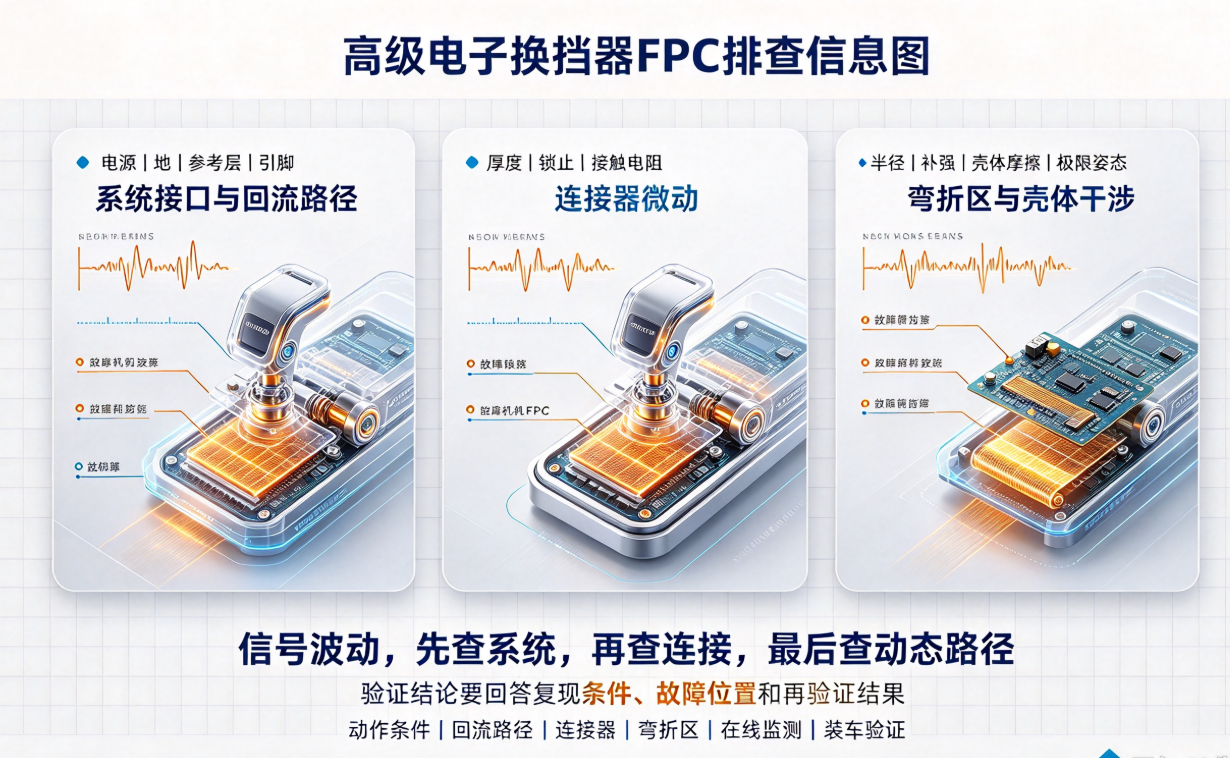

第1層：共用電源またはリターンパスの問題かどうかをまず確認
複数の信号が同時に異常を示す場合は、優先的に共用電源、グランド、コネクタおよびハーネスを検査する。一方、単一回路のみが異常な場合は、対応する配線、パッド、ビアおよびセンサインタフェースを検討する。この分岐により、初期段階で疑わしい1本の配線に過度に注目することを回避できる。
高速変化する電源またはドライブ回路が感度の高い角度信号に近接している場合、結合および共通インピーダンスを通じて波形変化を引き起こす可能性がある。FPCメーカーは、レイヤー構成、リファレンスグランド、信号エリア分割およびコネクタピン配置を踏まえてリターンパスを検証する必要があり、単に線幅のみを確認するべきではない。
第2層：次にコネクタの微動を確認
端部厚さ、補強板の平坦性、挿入深さ、ロック機構および保持力は、接触安定性に影響を与える。シフト動作と車両振動が重畳した場合、FPCがコネクタを継続的に片側へ引っ張ると、端子に微小な変位が生じ、マルチメータによる静的測定では検出できない可能性がある。
検証時には、実際の動作中に接触抵抗または機能信号を連続監視し、同時にコネクタ、半田接合部および補強板端部を観察する。波形ジャンプが発生した際には、まず波形および組立状態を保存した上で、破壊的分析を実施する。
第3層：最後に曲げ部およびハウジング干渉を確認
曲げ半径が小さすぎること、補強板端部が動的領域に位置すること、クリップによるカバーフィルムの圧迫、ハーネスの引張り、またはハウジングエッジとの摩擦などにより、FPCが特定の角度で瞬断または抵抗値変化を起こす可能性がある。問題の原因は明確な亀裂ではなく、組立後の局所応力が設計限界を超えたことにある場合もある。
極限姿勢、自由長、隙間および運動軌跡の検証には、実際のハウジングおよび固定部品を用いるべきである。作業台上でFPCを伸ばした状態で測定しても、車両搭載後の実態を反映しない。
検証結論は以下の3つの問いに答えられるべきである
信号異常はどのような条件下で安定的に再現されるか？
故障位置と直接原因はそれぞれ何か？
修正案は、元の車両搭載条件下で再検証を通過したか？
弘億精密は、電子シフトレバー、ハンドルマウントシフト（ハンドル内シフト）、ギアポジションセンシング用途向けに、FPCおよびFPCAの信号・構造レビュー、曲げ設計、エンジニアリング試作、振動および動的信頼性検証、量産支援を提供している。具体的な調査結論は、顧客提供サンプル、整機動作条件および双方の検証結果に基づく。
結論：電子シフトレバー用FPCの信号変動調査は、「1本の断線を探す」ことから始めるべきではなく、システムインターフェース、リターンパス、コネクタの微動、曲げ運動および車両搭載条件を段階的に特定していくべきである。
