顧客が0.15mmまたは0.2mmの超薄PCBのカスタム製造を依頼する際、最も見落とされがちなのは、層数、孔径、銅厚、リフローはんだ付け時のサポート、および実装方式の相互影響です。本稿では、プロジェクト立ち上げ前の確認事項を出発点として、超薄FR4 PCBにおいてどのパラメーターが直ちに確定可能か、またどの項目が必ずエンジニアリング評価を経る必要があるかを説明します。
超薄PCBとは、標準基板を単純に薄くしただけのものではありません。
0.15mmおよび0.2mmの超薄PCBはモジュール高さを大幅に低減できますが、同時に基板の剛性、熱容量、加工余裕、および実装時の許容誤差も変化します。顧客が「0.15mmのFR4基板が欲しい」とのみ提示し、層数、銅厚、孔構造、実装方式、信頼性要件を明示しない場合、サプライヤーはこの仕様が即時見積可能か、あるいはまず積層構造の評価が必要かを判断できません。

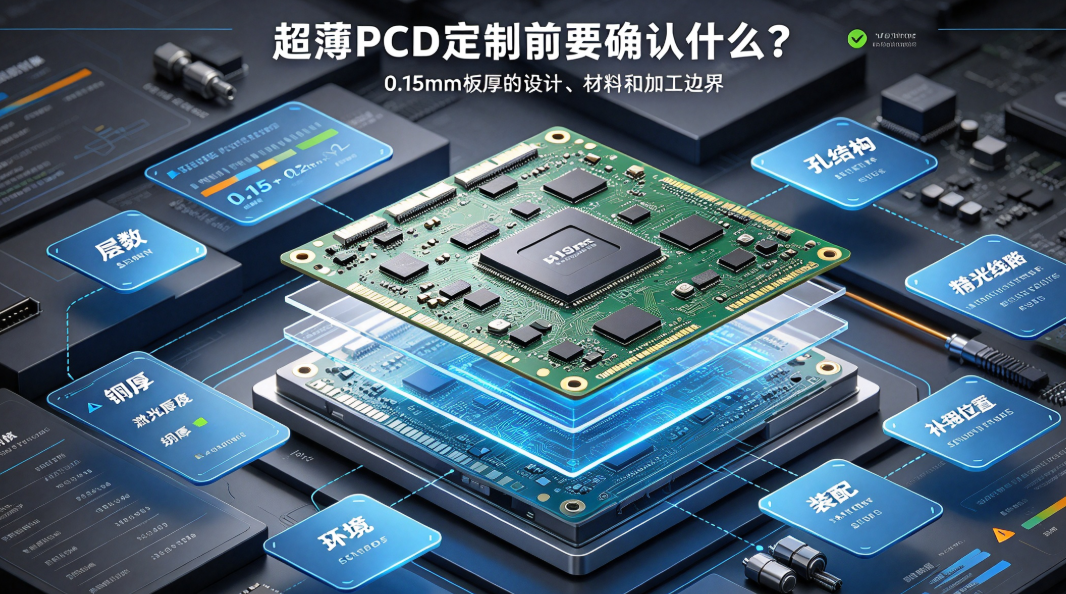

プロジェクト立ち上げ前に必ず確認すべき6項目
- 層数：総厚0.15mmでは使用可能な層数および誘電体厚が限定されており、標準の多層構造をそのまま適用できません。
- 銅厚：12μm、18μm、25μmの各銅厚は、完成板厚、配線能力、放熱性、インピーダンス特性に影響を与えます。
- 孔構造：機械穴、レーザー盲孔、アンチパッド、層間接続は、板厚と整合させる必要があります。
- 配線：最小線幅・線間隔は、LDI（レーザー直接描画）能力、板厚、層別、および目標歩留まりを踏まえて確認すべきです。
- 実装：ステンシル印刷、リフローはんだ付け、薄板用載具、コネクタ挿入の有無を明確にする必要があります。
- 環境条件：自動車電子機器や高温モジュールの場合、高TG材、温度サイクル試験、長期信頼性要件を確認する必要があります。
積層構造および銅分布が基板の平面度を決定します。
超薄PCBの上下構造が非対称であると、プレスおよび冷却時により容易に反りが生じます。内層の銅分布に大きな差異がある場合、局所的な熱容量および収縮率の違いも引き起こされます。エンジニアリング評価では、積層の対称性、銅充填率、補強位置、および治具によるサポートを同時に検討する必要があります。平面度問題をリフロー工程まで先送りすることは避けるべきです。
0.15mmと0.2mmの適用境界は同一ではありません。
0.15mmは空間高さが極めて厳しいマイクロモジュールに適していますが、孔加工、搬送、実装、リフロー時のサポート面でより敏感です。一方、0.2mmは剛性および加工ウィンドウが広く、一定の実装強度を要する軽量薄型モジュールに適しています。最終仕様は、製品の空間制約、部品配置、および量産歩留まりを総合的に勘案して決定すべきであり、単に「より薄いこと」を目的とするべきではありません。
サンプルから量産へ移行する際に検証すべき項目
- 裸板の平面度、外形寸法、線幅・線間隔、孔径。
- リフロー前後の反り、ランド共面性、実装ずれ。
- 高低温サイクル、はんだ接合状態、絶縁抵抗および体積抵抗の変化。
- 薄板の搬送・包装・治具使用およびロット間歩留まりの一貫性。
弘億精密は0.15mm／0.2mm超薄FR4 PCBのカスタム製造に対応しており、高TG材料、LDIによる微細配線、HDI盲孔、および設計段階からのエンジニアリング評価をサポートしています。顧客が見積依頼時に層数、銅厚、孔径、SMT情報等を包括的に提供すれば、「最薄で何mmまで可能か？」という単純な質問よりも、正確かつ量産可能なソリューションを得やすくなります。
