電子シフトコントローラ用FPCメーカーへ見積もり依頼する前に必要な資料とは？本稿では、Gerberデータ、3次元アセンブリ図、曲げ工況、電気的要件、信頼性基準、数量予測および納期計画などの見積もり要点を整理し、調達・開発部門が見積もり誤差を低減するための支援を行います。

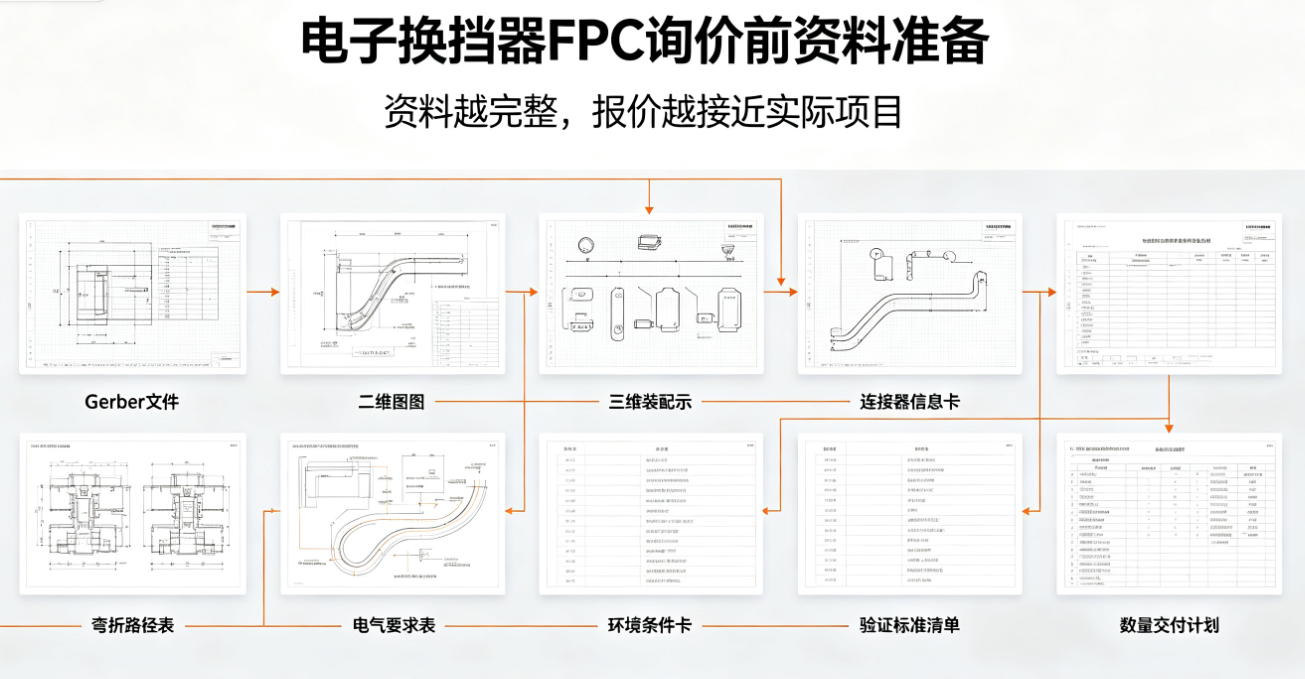

直截的な回答：電子シフトコントローラ用FPCメーカーへ見積もり依頼する前に、少なくとも以下の資料を準備してください：承認済みバージョンのGerberファイル、2次元および3次元構造資料、コネクタ情報、曲げおよび運動条件、電気的要件、環境条件、検証基準、数量予測および納期計画。資料がより完全であるほど、メーカーは材料・工程・試作周期・量産コストを同時に評価でき、実際のプロジェクトに即した見積もり（単なる条件未定の単価ではなく）を提示できます。
電子シフトコントローラ、ハンドル内シフト（ハンドシフト）、ギアポジションセンサ用FPCは、通常、空間が極めて制限された車載コンポーネント内に実装されます。また、一部領域では機構動作に伴い反復的に曲げられる場合があります。電子シフトコントローラ用FPCメーカーにとって、見積もりは単なる基板材および加工費用の算出ではなく、図面の製造可能性、接続構造の組立適合性、および特殊材料や信頼性検証の必要性を判断することでもあります。以下に示すチェックリストは、調達および開発チームが見積もり依頼前に準備する際の参考としてご活用ください。
一、まず図面およびファイルのバージョンを確認すること
見積もりは明確な製品バージョンに基づいて行う必要があります。Gerberファイル、ネットリストまたは電気的接続定義、ドリルデータ、積層構成要件、外形寸法および重要寸法公差を提供し、ファイル名または見積もり依頼書にバージョン番号および日付を明記することを推奨します。
2次元図面とGerberデータがまだ完全に整合していない場合、見積もり依頼時にどの内容が審査中であるかを明記してください。層数、銅厚、補強材、コネクタ開口部など、バージョンの違いは材料使用量、工程ルートおよび最終コストに直接影響を与えます。
曲げおよび組立を伴う案件では、2次元展開図のみの提供では不十分です。可能であれば、3次元アセンブリ概略図、ハウジングまたはブラケットの境界、固定点、カチッとする部分（クリップ）、およびコネクタ位置も併せて提供してください。これにより、電子シフトコントローラ用FPCメーカーは、組立後の配線の実際の走行経路を正確に判断できます。
二、動的曲げと静的成形を明確に区別すること
見積もり資料には、FPC組立後の運動有無、およびどの領域が動的に曲げられるか、どの領域が組立時にのみ静的に成形されるかを明記する必要があります。動的領域については、曲げ方向、最小曲げ半径、運動行程、周波数および目標サイクル数を記載してください。静的領域については、成形角度、固定方法および許容される反発量を明記してください。
「曲げ耐性が必要」という曖昧な記載のみで動作条件を提示しない場合、メーカーは圧延銅箔、ポリイミド（PI）、カバーフィルム、補強材および配線レイアウトの最適化を正確に判断できず、検証作業量の妥当な見積もりも困難になります。
曲げ領域には、ハウジング端部、クリップ、ネジ、コネクタなど、干渉が生じ得る位置も明示してください。実際の組立パスと平面図上の記載が一致しないことは、試作の再加工および見積もり変更の主な原因となります。
三、電気的資料が層数および材料選定を決定します
見積もり前に、信号種別、電源回路、電流容量、許容電圧降下、線路抵抗、インピーダンス、シールドおよびグラウンド要件を明記する必要があります。センサまたは通信信号の場合、さらにクロストーク、ノイズ、マッチングに関する制約も明記してください。
プロジェクトでネット接続関係のみが提供され、電流・電圧・インピーダンス・温度上昇要件が欠落している場合、電子シフトコントローラ用FPCメーカーは仮定条件に基づいて見積もりを行い、後続工程で銅厚・線幅／線間隔・積層構成の再確認が必要になる可能性があります。
コネクタ、パッド、ゴールドフィンガーその他の端子接続方式についても資料に明記してください。端子部の補強、表面処理および局所的な厚みは、製造コストだけでなく、組立および抜き差し信頼性にも影響を与えます。
四、環境および信頼性要件は実行可能な条件として記述すること
「自動車規格対応」は具体的な試験条件を代替しません。見積もり資料には、動作／保存温度、温度サイクル範囲、振動レベル、湿熱または化学薬品に対する要求、試験継続時間、サンプル数および不良判定基準を明記してください。
電子シフトコントローラ用FPCプロジェクトで一般的な検証項目には、電気特性、温度サイクル、振動、曲げ耐久性、湿熱、耐老化性、およびコネクタ／はんだ接合部の機械的信頼性が含まれます。これらの全項目を実施するかどうかは、OEM、Tier 1サプライヤ、または双方が承認したプロジェクト仕様書に基づきます。
試験条件は材料・積層構成・補強・工程選定に影響を与え、試作周期および検証費用にも影響します。検証要件を見積もり段階で明記することで、見積もり後に試験範囲の変更が判明するリスクを低減できます。
五、数量および納期計画が単価および工程手配に影響します
試作数量、小ロット試作数量、月次または年次数量予測、および量産開始時期を併せて提供することを推奨します。試作・小ロット・量産では数量規模が異なり、材料調達、パターン利用率、治具および検査方法も異なる可能性があります。
プロジェクトが複数の設計案比較段階にある場合、それぞれの数量予測および見積もり範囲を個別に明記し、未確定の数量を最終的なコミットメントとして扱わないでください。これにより、電子シフトコントローラ用FPCメーカーは、一時的な試作費用、量産単価、および可能性のある治具費用を明確に区別できます。
納期計画には、目標試作日、試作工程のマイルストーン、量産立ち上げ期間、および包装・ラベル・ロットトレーサビリティなどの要件も明記してください。緊急納期の場合、生産計画および緊急検証手配が必要となるため、見積もり前に明記することが不可欠です。
六、見積もり前に個別に確認すべき項目
以下に示す事項は、見積もり後に価格または納期の変更を招きやすいものです。見積もり依頼書に事前に明記することを推奨します：
圧延銅箔、特殊PI、特殊カバーフィルム、局所補強の有無
インピーダンス制御、シールド、ゴールドフィンガー、特殊表面処理の有無
非標準外形、分岐構造、両面テープ、保護フィルム、組立補助資材の有無
SMT実装、FPCA組立、コネクタ予備実装の有無
専用試験治具、信頼性検証、第三者機関報告書の有無
顧客指定材料、顧客指定サプライヤ、変更通知要件の有無
包装、ラベル、出荷検査、ロットトレーサビリティの要件水準
七、見積もり書で確認すべき項目
見積もり書を受け取った後、単に税込単価のみを比較しないでください。以下の項目が明記されているか確認することを推奨します：製品バージョン、層数および主要材料、表面処理、補強、試験範囲、治具費用、試作費用、量産段階別単価、納期および見積もり有効期限。
見積もり書に「実際の審査結果による調整あり」や「材料未確定」などの記載がある場合、調達担当者はメーカーに対し、追加で必要な資料および影響範囲を明示するよう求めることを推奨します。明確な仮定条件に基づく見積もりは、一見安価に見えても条件が不明瞭な見積もりよりも、プロジェクト意思決定に有益です。
試作段階に移行した後は、見積もり条件を最終承認図面、BOMおよび検証計画と照合し、試作および量産で異なる材料または工程が採用されていないことを確認してください。
弘億精密の前期見積もり対応体制
東莞市弘億精密回路有限公司は、電子シフトコントローラ、車載センサおよびその他の自動車電子接続用途向けに、FPCおよびFPCAの図面評価、エンジニアリング試作、信頼性検証、小ロット試作および量産支援を提供しています。当社はGerberデータ、3次元アセンブリ図、コネクタ資料、運動軌跡および検証要件に基づき、まず製造可能範囲を確認した上で、材料・工程・周期・納入方法を総合的に評価します。
弘億精密の電子シフトコントローラ用FPCメーカーおよび製品能力ページより関連製品情報をご確認いただけます。材料および曲げ方案の詳細な判断が必要な場合は、電子シフトコントローラ用FPCの材料選定要点をご参照ください。
既に図面およびプロジェクト条件をお持ちの場合、オンライン見積もりページより資料を提出いただき、当社エンジニアリングチームが実際の構造および工況に応じて評価いたします。
見積もり資料自己点検チェックリスト
Gerberデータ、積層構成および2次元図面が同一の承認済みバージョンであるか
3次元アセンブリ図、固定点、コネクタ位置および干渉回避領域を提供しているか
動的曲げ・静的成形・曲げ半径・運動行程・サイクル数を明記しているか
電気負荷・インピーダンス・シールド・端子接続要件を明記しているか
動作環境・信頼性試験・不良判定基準を明記しているか
試作・小ロット・量産数量および納期ノードを提供しているか
材料・工程・治具・検査・変更管理要件を明確に規定しているか
よくある質問
完全なGerberファイルが未整備ですが、見積もり依頼は可能ですか？
初期的な製造能力および見積もり範囲の評価は可能です。ただし、仮定値となる条件を明確に特定しておく必要があります。正式な見積もりおよび納期評価には、承認済み図面、積層構成、接続要件および工況資料が不可欠です。
試作数量のみの提供で、量産単価を得ることは可能ですか？
通常、安定した量産単価を得ることはできません。試作・小ロット・量産では材料利用率、生産計画および検査方法が異なるため、数量予測および量産開始時期を併せて提供することを推奨します。
電子シフトコントローラ用FPCメーカーはなぜ常に3次元資料の確認を求めるのですか？
曲げ位置、固定点およびコネクタの受力状態は、実際の組立後に初めて明確になります。2次元展開図では、ハウジングとの干渉、公差の累積、および動的運動パスを完全に反映できません。
注記：本稿は電子シフトコントローラ用FPCプロジェクトの前期見積もりおよびエンジニアリングコミュニケーションを目的としています。具体的な材料、価格、納期および検証範囲は、顧客の承認済み資料、双方の審査結果および承認文書に基づきます。
